Nástrojové sondy pro obráběcí centra

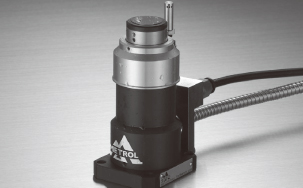

Nástrojová sonda T24E

Slouží k přesnému zaměření polohy břitu nástroje ve svislé ose a detekci opotřebení nebo poškození nástroje.

Umožňuje měření délky nástroje,určení středu a polohy. Několik velikostí doteku :12-60 mm

Cena bez DPH:

na dotaz

Vytvořit poptávku

dobrá investice

země původu Japonsko

dodaní: 2 dny

Technické parametry

Model	TD24E
Průměr doteku	Ø12 mm	Ø20 mm	Ø20 mm	Ø40 mm	Ø60 mm
Typ kontaktu	Pevný		Vyměnitelný
Povrch	Broušeno 4s		Lapováno 0,4 s		Broušeno 4s
Primární použití	Měření délky a opotřebení nástroje
Opakovaná přesnost	0.001 mm (doporučená rychlost je 50-200 mm / min)?
Přejezd	0,5 mm
Zdvih	12 mm
Ochrana	IP67
Kontaktní síla	Ø12/ Ø20:2,5N ; Ø40/ Ø60:3,8N
Materiál doteku	Slinutý karbid wolframu
Životnost doteku	3 miliony cyklu
Rozhraní	DC5V - DC24V
Kabel	Odolný oleji. Ø 5,5 mm / 6-žilový, Min. poloměr ohybu R7
LED indikace	Při měření zapnuto / normálně vypnuto
Struktura kontaktu	NC (normálně zavřen)

Video nástrojových sond Metrol

Katalog v PDF

Aktuální prodejní akce

Uvedené ceny jsou bez 21% sazby DPH.

Cena zahrnuje instalaci a dopravu pouze v rámci ČR.

Konečná cena se může lišit podle zvoleného a potřebného příslušenství k instalaci sond. Cenu nejčastěji ovlivňuje délka propojovacích kabelů, připravenost a typ řídícího systému stroje, použité držáky a další spotřební materiál.

Každá internetová objednávka je nejprve ověřena se zákazníkem a následně potvrzena, tak aby celá dodávka byla funkční a kompletní.

Uvedené ceny nejsou oficiální cenou firmy Metrol Ltd. CO. Ceny jsou sestaveny obchodním a servisním zástupcem firmou M-MOOS spol. s r.o.

Metrol CO. LTD

Vysoce přesné senzory od roku 1976

pro CNC vertikální obráběcí centra

Sonda zaručuje vysokou přesnost obrábění na CNC obráběcích centrech

Automaticky opravuje opotřebení nástroje způsobené řezáním a tepelným posunem délky nástroje vlivem rozdílů mezi denní a noční teplotou s přesností na 1 μm.

Zvýšení produktivity zvýšením čisté pracovní rychlosti obráběcích strojů.

Detekuje náhodné poškození nástroje při obrábění a automaticky stroj zastaví při zjištění závady

Zabraňte poškození produktů.

Již není nutné opakovat zkušebního proces, provádět výpočet měření a zapisovat jej ručně do CNC. Použitím nástrojové sondy se eliminuje potřeba odborných znalostí při nastavení nástrojů a současně se odstraňuje obavy z poškození stroje v důsledku chyb nastavení.
